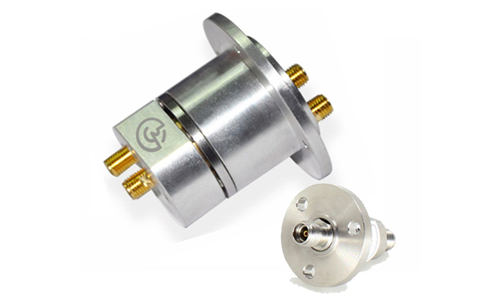

3GHF系列高频旋转关节
高频/微波同轴旋转接头专为360°连续旋转系统设计，传输DC~40GHz高频信号。 支持单通道或多通道，可与电或其他信号组合。 三帼泰科高频旋转接头信号采用50Ω特性阻抗射频同轴结构。 3GHF 系列高频旋转接头具有紧凑的设计、出色的驻波比、低插入损耗和最小波动。
典型应用有卫星天线、车辆、雷达、微波天线测试台......等
1通道至108通道可供选择
更低的插入损耗，插入损耗纹波，可靠的高数据传输系统
光纤接头可选 FC、SC、ST、SMA或LC (PC an d APC)等
安全可靠，无泄密，无电磁干扰，可以远距离传输
速度范围从 0~25000rpm 可选
可与传统的电滑环配合使用，作成光电混合汇流环，传送功率和高速数据
型号列表
| 3GHF 高频旋转关节型号列表 | |||||||
| 型号 | 路数 | 频率 | 接口 | 最大插损 | 最大驻波比 | VWSR Ripple | 外形图 |
| 3GHF120-1-18G | 1 | 18 GHz | SMA-f (50Ω) | 0.3dB@10Ghz | 1.3 @10Ghz | 0.1 | 技术规格 |
| 3GHF120-1-40G | 1 | 0.45dB@10/18Ghz | 1.4@10~18Ghz | 技术规格 | |||
| 3GHF127-1-4.5G | 1 | 技术规格 | |||||
| 3GHF127A-1-4.5G | 1 | 4.5 GHz | SMA-F (50Ω) | 0.3dB | 1.3 | 0.2 | 技术规格 |
| 3GHF127L-1-3G | 1 | 3 GHz | SMA-F (50Ω) | 1.9dB | 1.35 | 0.05 | 技术规格 |
| 3GHF149-1-18G | 1 | 18 GHz | SMA-F (50Ω) | 0.3dB@10GHz | 1.3@10GHz | 0.1 | 技术规格 |
| 3GHF210-1-6G | 1 | 6 GHz | SMA-F (50Ω) | 0.3dB | 1.3 | 0.1 | 技术规格 |
| 3GHF210-1-18G | 1 | 18 GHz | SMA-F (50Ω) | 0.4dB | 1.4 | 0.15 | 技术规格 |
| 3GHF267-1-18G | 1 | 18 GHz | N-F (50Ω) | 0.4dB | 1.3 | 0.05 | 技术规格 |
| 3GHF267A-1-18G | 1 | 18 GHz | 3.5MM-F (50Ω) | 0.4dB | 1.3 | 0.05 | 技术规格 |
| 3GHF430-1-3.4G | 1 | 2.8~3.4 | 7/16-F (50Ω) | 0.1dB | 1 | 0.05 | 技术规格 |
| 3GHF430-1-5G | 1 | 5 GHZ | 7/16-F (50Ω) | 0.35dB | 1.25 | 0.1 | 技术规格 |
| 3GHF480-1-18G | 1 | 18 GHz | 7/16-F (50Ω) | 0.35dB @5GHz | 1.25 @5GHz | 0.05 | 技术规格 |
